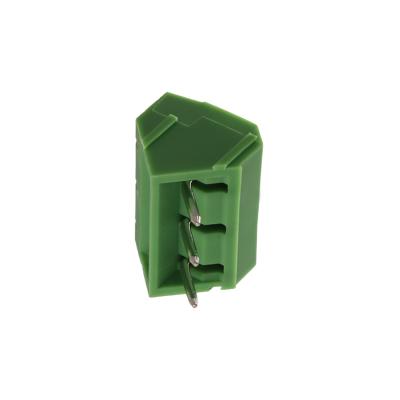

XINYA XY301S‑5.0‑3P je šroubová PCB svorkovnice navržená pro spolehlivé připojení vodičů přímo na desku plošných spojů (PCB) bez nutnosti pájení konců vodičů. Tento model obsahuje 3 kontakty se standardní roztečí 5,0 mm (pitch), která je běžně používána v průmyslové i spotřební elektronice.

Svorkovnice je vybavena pocínovanými mosaznými kontakty v robustním polyamidovém (PA) těle, které zajišťují dlouhodobou mechanickou i elektrickou odolnost. Díky šroubovým svorkám lze vodiče snadno a bezpečně připojit či odpojit bez použití páječky, což je praktické při servisu, údržbě nebo úpravách zařízení.

Model je dimenzován na jmenovité napětí až 300 V a proud až 15 A, což pokrývá typické požadavky na napájecí a signálové spojení v celém spektru navrhovaných zařízení. Montáž se provádí pomocí THT (through‑hole) průchozích pinů, což zajišťuje pevné mechanické upevnění a stabilní elektrický kontakt s deskou plošných spojů.

Klíčové vlastnosti:

• Rozteč pinů (pitch): 5,0 mm – standardní PCB rozměr

• Počet kontaktů: 3p – dva připojovací póly

• Typ připojení: šroubová svorkovnice (screw terminal)

• Jmenovité napětí: až 300 V

• Jmenovitý proud: až 15 A

• Materiál těla: PA (Polyamid), UL94V‑0

• Materiál kontaktů: pocínovaná mosaz

• Kompatibilní vodiče: typicky 22–14 AWG (~1,5–2,5 mm²)

• Montáž: THT – průchozí piny na PCB

• Snadná údržba: vodiče bez pájení

Cílové aplikace:

• Napájecí a signální připojení přímo na PCB

• Průmyslové řízení a automatizace

• Embedded a vestavné elektronické moduly

• Telekomunikační a datová zařízení

• Prototypy a servisní projekty
