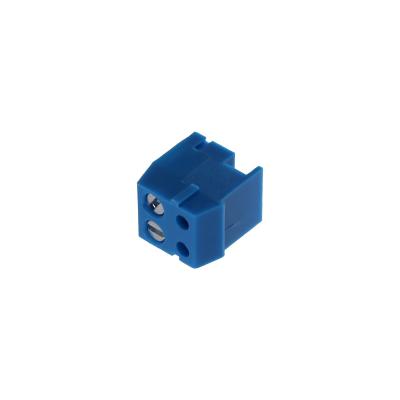

XINYA XY333-3.5-2P je šroubová svorkovnice určená pro připojení vodičů na desku plošných spojů (PCB) bez potřeby pájení. Tento terminálový blok nabízí 2 kontakty se standardní roztečí 3,5 mm (pitch), která je vhodná pro kompaktní elektronické návrhy a modulární desky, kde je potřeba pevné a servisovatelné spojení vodičů.

Tělo svorkovnice je vyrobeno z odolného PBT termoplastu (UL94V-0) se pocínovanými mosaznými kontakty, které zajišťují dlouhodobou mechanickou i elektrickou spolehlivost i při častém připojování a odpojování vodičů. Šroubové svorky pevně fixují vodiče v kontaktu, což minimalizuje riziko uvolnění nebo špatného kontaktu během provozu.

Terminál je dimenzován na pracovní napětí až 300 V a proudovou zatížitelnost až 8 A, což jej činí vhodným pro běžné napájecí a signální aplikace v průmyslových i spotřebních elektronických zařízeních. Montáž se provádí pomocí THT (through-hole) průchozích pinů, které poskytují pevné mechanické upevnění na PCB a stabilní elektrický kontakt.

Klíčové vlastnosti:

• Rozteč pinů (pitch): 3,5 mm – kompaktní PCB provedení

• Počet kontaktů: 2p – dva připojovací póly

• Typ připojení: šroubová PCB svorkovnice (screw terminal)

• Jmenovité napětí: až 300 V

• Jmenovitý proud: 8 A

• Materiál těla: PBT termoplast (UL94V-0)

• Materiál kontaktů: pocínovaná mosaz

• Kompatibilní vodiče: typicky 28–16 AWG (≈1 mm²)

• Montáž: THT – průchozí piny na desku plošných spojů

• Snadné připojení vodičů bez pájení díky šroubovacímu provedení

Cílové aplikace:

• Napájecí a signální připojení přímo na PCB desce

• Průmyslové řídicí a automatizační systémy

• Embedded a vestavné elektronické moduly

• Telekomunikační a datová zařízení

• Prototypování a servisní sestavy
